VX25 RI4POWER. НИЗКОВОЛЬТНЫЕ КОМПЛЕКТНЫЕ УСТРОЙСТВА НА БАЗЕ VX25.

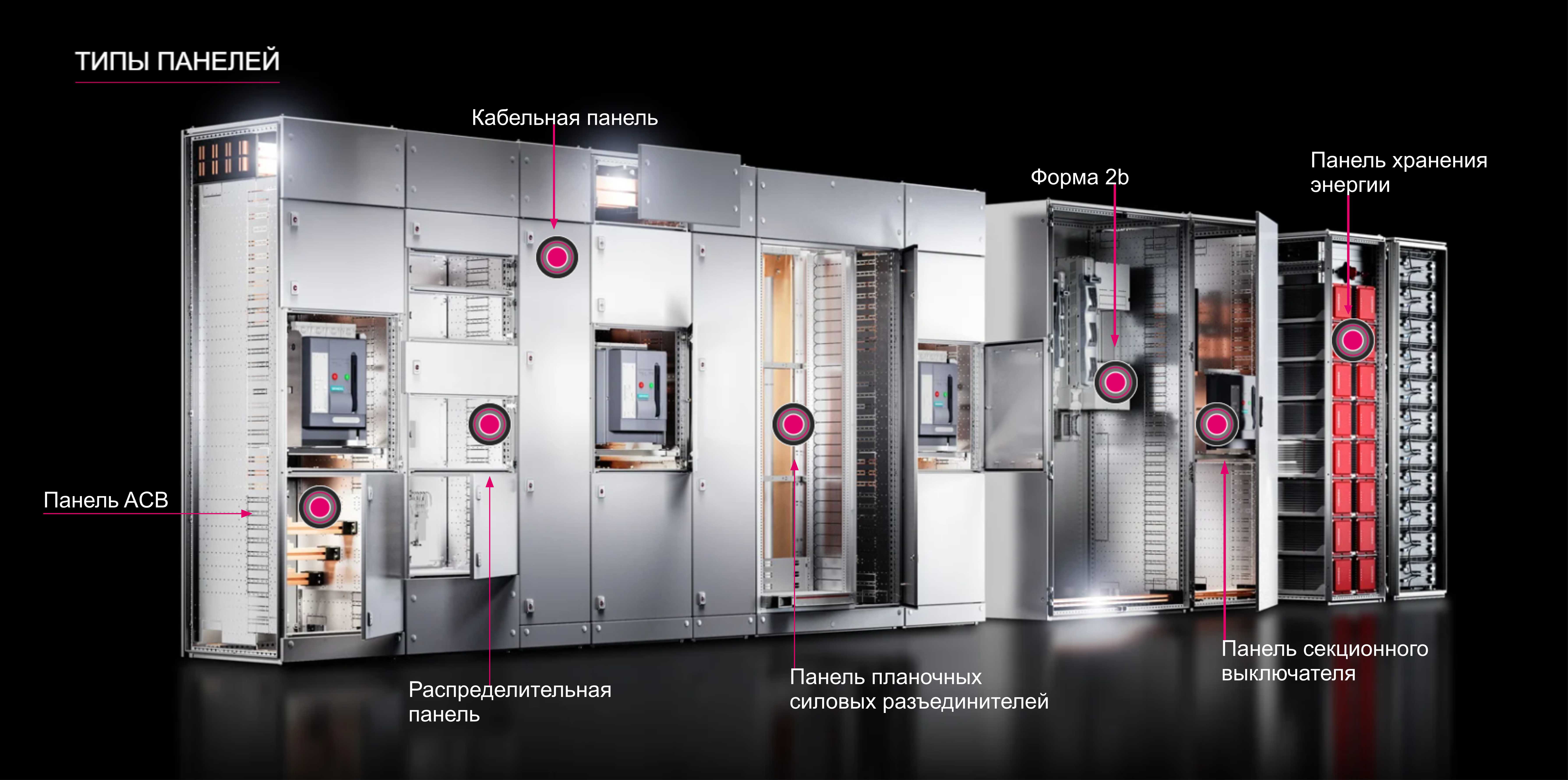

На базе VX25 Ri4Power возможно создание панелей:

Панель ACB

Для ввода питания в НКУ с высокими входными токами и для отвода питания от НКУ. В данном случае для защиты обслуживающего персонала и машин используются силовые выключатели.
  • VX25 Ri4Power позволяет использовать воздушные или компактные силовые выключатели всех известных производителей, например, ABB, Eaton, General Electric, Mitsubishi, Schneider Electric, Siemens, LSIS и Terasaki.
  • Единая модульная конструкция и высокое качество производства гарантируют исключительно быстрый монтаж.
  • Шинные системы на токи до 6300 А со стандартными медными шинами рассчитываются и монтируется индивидуально.
  • Эффективное проектирование и компоновка с помощью ПО Rittal Power Engineering

Распределительная панель

Для создания токовых контуров с силовыми выключателями, отходящими линиями, предохранительными и другими устройствами. Все устройства электрораспределения и управления комбинируются под одной крышей.В распределительной панели под одной крышей располагается различное оборудование, например, устройства распределения и управления. Поэтому в пространстве панели создаются отдельные, отделенные друг от друга секции.

  • Индивидуально собирается из компонентов VX25 Ri4Power и затем индивидуально комплектуется, например, силовыми выключателями, отходящими линиями или устройствами управления.
  • Распределительная шинная система может располагаться как рядом с секциями, так и за ними, и просто и надежно подключается к главной шинной системе с помощью системных компонентов.
  • Шинная система с модульной конструкцией, проходящая через несколько панелей и секций.

Форма 2b

Для эффективной защиты от прикосновения к токовым шинам. Представляет собой внутреннее разделение пространства шинной системы и секций с активным оборудованием и подключениями.Предполагающая внутреннее секционирование форма 2b обеспечивает отделение пространства шинной системы от секций с функциональными блоками и секциями подключения.

  • Различные активные компоненты имеют защиту от прикосновения IP 2X.
  • При работе на секциях или подключениях модульные перегородки с изменяемой шириной надежно защищают от прикосновения к токовым шинам.
  • Кроме того, секционирование по форме 2b обеспечивает защиту установки – оно предотвращает нежелательное проникновение посторонних тел в пространство шинной системы.
  • Удобные вставные крепления и зажимы обеспечивают простой монтаж всех компонентов без сверления отверстий.


Панель секционного выключателя

Для соединения или разъединения двух шинных систем в рамках одного НКУ. Таким образом, обеспечивается отказоустойчивость установок и машин за счет возможности частичного отключения.Комбинация из панели силового выключателя и расположенной слева или справа от него шинной системы.

  • Во избежание полной остановки оборудования  и неисправностей отдельные отрезки шинной системы могут быть обесточены без отключения установки целиком.
  • Надежное разделение отрезков шинной системы в VX25 Ri4Power производится с помощью разнообразных, надежных перегородок и позволяет снизить требования по общей устойчивости к короткому замыканию.
  • Конструкция, схожая с конструкцией  панели силового выключателя. Благодаря совместимости систем обеспечивается значительное сокращение времени монтажа и снижение затрат.



Панель планочных силовых разъединителей

Для компактного и удобного распределения электроэнергии с использованием предохранительной техники. Здесь используются планочные силовые разъединители NH, установленные на вертикальные распределительные шины.

  • Быстрый, надежный и законченный монтаж силовых разъединителей
  • Сменные устройства управления также могут быть установлены в панель планочных силовых разъединителей под напряжением.
  • Главная и распределительная шинные системы могут быть сконфигурированы под устойчивость к короткому замыканию до 100 кА на 1 сек.
  • Внутреннее секционирование панели планочных силовых разъединителей реализуется в зависимости от требований клиента.

Кабельная панель

Для распределения кабелей и проводов, которые вводятся в отдельные секции. Здесь производится организация отходящих кабелей. Ввод кабеля производится как сверху, так и снизу.

  • С использованием разнообразных комплектующих VX25 Ri4Power монтаж производится особенно быстро и удобно.
  • В зависимости от выбранной главной шинной системы, ввод кабеля возможен снизу, сверху или одновременно снизу и сверху.
  • Для потолочной панели предусмотрены различные фланш-панели для ввода кабеля.

Панель хранения энергии

Инфраструктурное решение для хранения батарей. Благодаря модульной системе, из стандартных компонентов Rittal индивидуально компонуется корпус для хранения батарей. ESS является модульным инфраструктурным решением для систем хранения батарей.

  • Стандартные компоненты Rittal образуют модульную систему, из которых компонуется индивидуальное корпусное решение.
  • Конструкция корпуса гибко адаптируется в зависимости от производителя и исполнения модулей хранения, например, используются индивидуальные возможности подключения.
  • Высокая степень удобства монтажа упрощает масштабируемость стойки, электрораспределения, охлаждения и комплектующих, что в свою очередь гарантирует надежность решения.
  • Для комплексного контроля функциональности и рисков выхода из строя, ESS комбинируется с системой мониторинга CMC и ПО RiZone. Подключение к Web производится через IoT-модуль Rittal.
